삼성시스템 에어컨 와이파이 키트(AIM-H04N) 설치(air conditioner works with smart things)
현재 구성
실 외 기 : AJ050MXHNBC1
실내기 방1 : AJ020MB1DBC1
방2 : AJ023MB1DBC1
방3 : AJ072MB1DBC1
** 시스템 에어컨 와이파이 키트(AIM-H04N) 설치 전 고려할 사항 **
- 와이파이 키트 구매비용(10만원 이상) 및 구입 까다로움
- 본인 에어컨이 신통신 or 구통신 인지 확인(삼성서비스센터 통화 후 확인 가능) / 신통신은 와이파이키트만, 구통신은 중계기 추가구매
- 시스템에어컨 실내기 케이스 탈거가 필요할 수 있음
- 최종필요물품 : 신통신의 경우 와이파이키트 + 1.5sq 4pc VCTF 전선(또는 0.75sq 2pc 전선 x 2ea)
구통신은 신통신 + 중계기
1. 개봉 및 구성품
- 와이파이키트 본체, 설명서, 부자재(전선은 개별구매 해야함)
2. 분해
- 에어컨 공기 흡입구 쪽 push 버튼 3곳을 누른 커버를 열고, 먼지필터쪽 push 2곳 눌러 개봉
- 빨간 동그라미 스크류 3곳 분해
3. 구조 이해
- 사진상 가장 가까운 3개의 회색 전선은 에어컨 카세트(실내기)와 연결된 케이블임
- 실내기 케이스 탈거하실분은 저 3개 케이블 뽑고 케이스 탈거
- 나는 매립할 생각이 없으므로 전선만 뺄 수 있게 케이스 살짝만 꺼냄
4-1. 인스톨
- 아래 사진의 F1, F2(통신선), V1(dc 12v), V2(접지)만 필요함(구통신은 중앙제어 켜줘야 한다고함)
- 별도 구매한 1.5sq 전선중 2가닥은 f1, 2로 또 2가닥은 v1, 2로 잘 설치해주면 끝.
- 스터커 순서대로 꼭 케이블 맞춰서 설치해야 함(스티커가 한칸 아래 붙어있는데 그걸로 한칸 아래거에다 케이블 물리면 안됩니다. 6개 순서대로 이니 더블체크 필수)
4-2. 인스톨

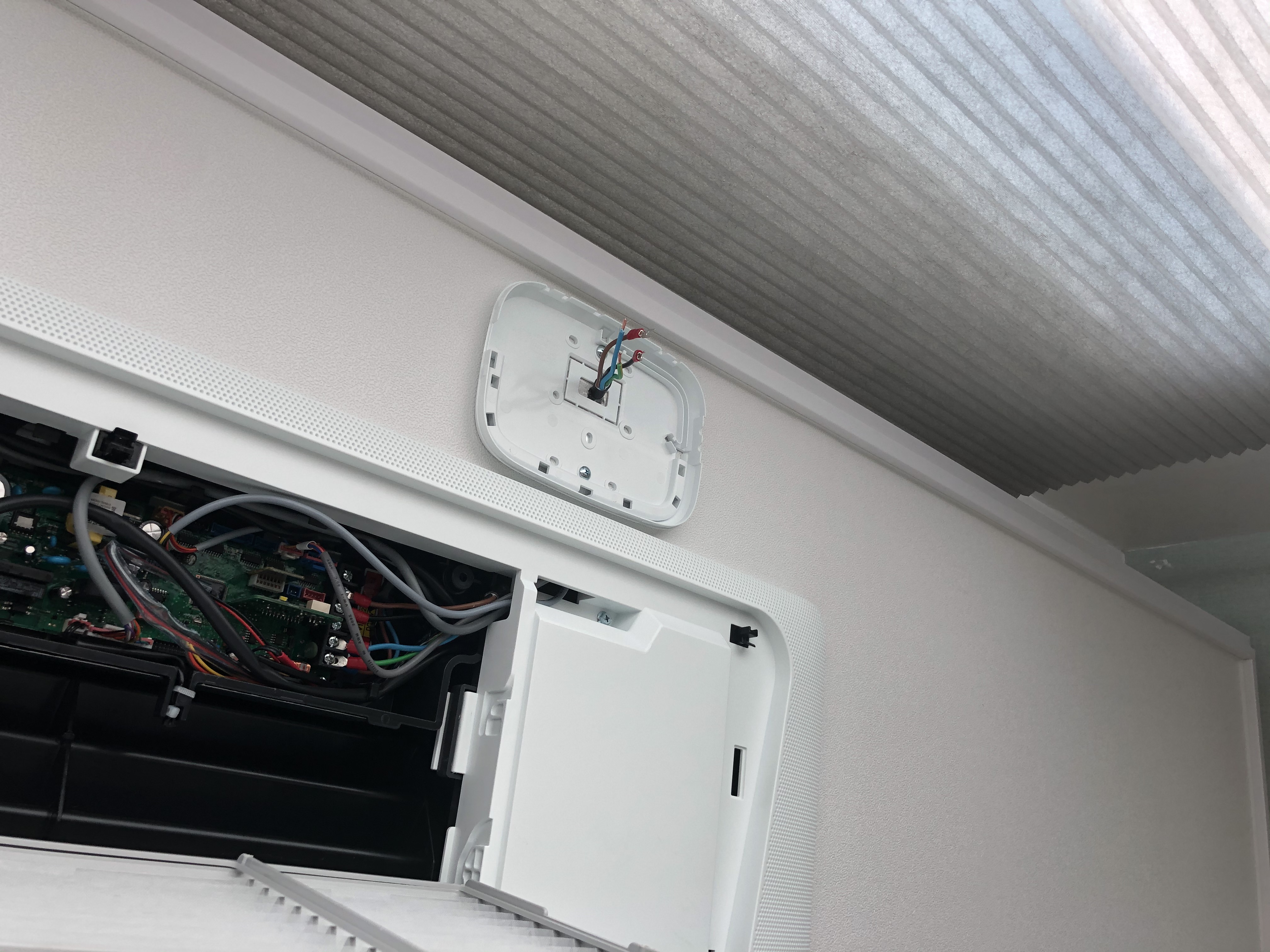

- 천정 타공 조금 하여 배선 꺼낸 후
- 와이파이 키트 마운트 설치
- 와이파이 키트 역시 F1, F2, V1, V2 잘 구분하여 설치 후 마운트에 장착.
5. 설치완료.
6. 스마트 띵스에 연결하면 끝.
